Где применяются БТП - блочные тепловые пункты

Блочный тепловой пункт — это инженерное сооружение, которое почти никогда не попадает в поле зрения обычного человека, но при этом напрямую определяет, насколько теплой будет его квартира зимой и пойдет ли из крана действительно горячая вода. Само название звучит, возможно, скучновато, однако за ним стоит одно из самых практичных и эффективных решений в современной теплоэнергетике. По сути, это компактная, полностью собранная на заводе мини-станция, которая отвечает за прием тепла от городской сети, его преобразование под нужды конкретного здания и распределение по системам отопления и горячего водоснабжения. Приставка «блочный» означает, что все оборудование собирается не на месте, в подвале, по частям, а на производстве, внутри готового утепленного контейнера, который затем доставляется на объект целиком и подключается к наружным сетям. Такой подход в корне меняет и скорость монтажа, и качество, и надежность конечного результата.

Чтобы понять, зачем вообще понадобились блочные тепловые пункты, нужно представить, как устроено теплоснабжение в городе. От теплоэлектростанции или крупной котельной по магистральным трубопроводам идет горячая вода под высоким давлением и с температурой, которая может достигать ста пятидесяти градусов Цельсия. Направить такую воду прямо в батареи жилого дома нельзя: она слишком горячая, слишком высокое давление, и, кроме того, объем воды в городской сети рассчитан на тысячи зданий, и просто так разбирать ее для бытовых нужд недопустимо. Нужен посредник — тепловой пункт, который возьмет тепловую энергию от сети и передаст ее внутренним системам здания, разделив контуры по давлению и температуре.

Раньше такие тепловые пункты строили прямо в подвалах. Бригада сварщиков, монтажников и наладчиков неделями собирала на месте насосы, теплообменники, трубы, задвижки, датчики и клапаны. Каждый такой узел был по сути уникальным, спроектированным и изготовленным вручную. Это означало, что качество целиком зависело от квалификации конкретных рабочих, от условий, в которых они трудились в тесном и часто сыром подвале, от доступности материалов и настроения прораба. Наладка такой системы тоже была штучным процессом, и любое последующее изменение или ремонт превращались в головную боль.

Нужен блочный тепловой пункт, но не знаете как выбрать правильно? Компания «Вальв Тек Груп» поможет в подборе БТП: https://valvetechgroup.com/btp/ - заводское качество для любого проекта с гарантией на оборудование.

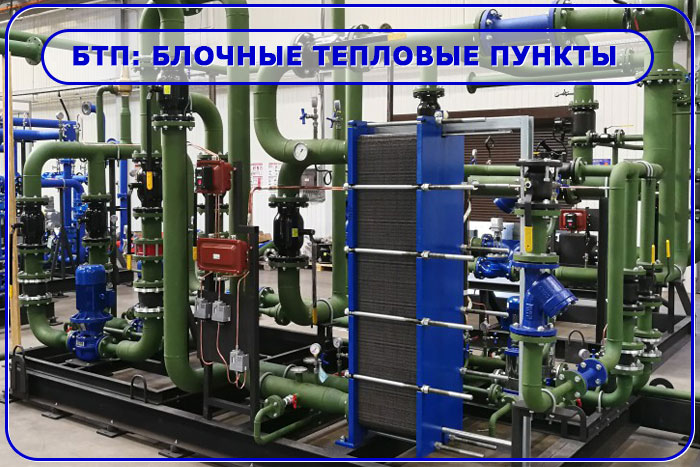

Идея блочного теплового пункта заключается в том, чтобы перенести все эти работы из грязного подвала в чистый заводской цех. Внутри утепленного металлического контейнера, который может быть размером от небольшого шкафа до довольно вместительного сооружения, монтируются все необходимые компоненты: пластинчатые теплообменники, отдельно для отопления и для горячего водоснабжения, циркуляционные насосы, регулирующая арматура с автоматическими клапанами, контрольно-измерительные приборы, датчики температуры и давления, а также шкаф управления с контроллером. Все это соединяется трубопроводами, проверяется на герметичность, тестируется под давлением и настраивается в базовом режиме. На стройплощадку такой блок прибывает уже практически готовым к работе. Остается только установить его на подготовленный фундамент, подключить к внешним сетям — подающему и обратному трубопроводам теплосети, холодному водопроводу и электричеству — и можно запускать.

Преимущества такого подхода очевидны, и их много. Первое — скорость монтажа. Если строительство традиционного теплового пункта могло занимать недели, а то и месяцы, то готовый блок устанавливается и подключается за один-два дня. Это критически важно для проектов с жесткими сроками сдачи, для жилых комплексов, где от тепла зависит возможность заселения, для социальных объектов, где отопление нужно к началу учебного года или отопительного сезона. Второе — качество. На заводе сварка выполняется на стационарном оборудовании квалифицированными специалистами, в нормальных условиях, с контролем каждого шва и гидравлическими испытаниями. Там нет спешки, плохого освещения и необходимости работать в неудобной позе. В результате количество дефектов, протечек и отказов на порядок ниже, чем при монтаже на месте. Третье — компактность. Заводская компоновка позволяет разместить оборудование гораздо плотнее, чем это обычно делается при ручной сборке на объекте. Блочный тепловой пункт занимает значительно меньше места, что в условиях дорогих квадратных метров подвалов и технических помещений является серьезным аргументом. Четвертое — повторяемость и стандартизация. Если застройщик возводит несколько одинаковых зданий, он может заказать серию идентичных тепловых пунктов, что упрощает и обслуживание, и обучение персонала, и склад запасных частей.

Автоматика — это, пожалуй, самое интересное, что есть внутри блочного теплового пункта. Современный контроллер, установленный в шкафу управления, не просто включает и выключает насосы. Он непрерывно отслеживает температуру наружного воздуха, температуру в подающем и обратном трубопроводах, давление в системе, температуру горячей воды и на основе этих данных в реальном времени корректирует работу оборудования. Если на улице похолодало, клапан на подаче теплоносителя приоткрывается, и в систему отопления поступает больше тепла. Если на улице потеплело — клапан прикрывается, предотвращая перетоп, когда в квартирах становится душно, а энергия расходуется впустую. Система горячего водоснабжения поддерживает стабильную температуру независимо от того, открыли ли воду на кухне или сразу в десяти квартирах одновременно. Погодозависимое регулирование позволяет экономить до тридцати процентов тепловой энергии по сравнению с системами, где температура теплоносителя держится постоянной вне зависимости от погоды.

Отдельного внимания заслуживает то, как в блочном тепловом пункте решается задача горячего водоснабжения. Существует две основные схемы. При закрытой схеме горячего водоснабжения вода из городской теплосети не разбирается потребителями — она только отдает свое тепло через теплообменник холодной водопроводной воде, которая затем идет в краны. Это современный, гигиеничный и надежный способ. При открытой схеме, которая еще встречается в старых районах, горячая вода поступает прямо из теплосети, и блочный тепловой пункт в этом случае выполняет функцию смесительного узла, понижая ее температуру до безопасного уровня. Современное строительство и реконструкция все больше склоняются к закрытой схеме как к более прогрессивной, и блочные тепловые пункты проектируются соответствующим образом.

Материалы, из которых изготавливаются ключевые компоненты, — тема не менее важная, чем сама конструкция. Теплообменники обычно пластинчатые, из нержавеющей стали марки AISI 316 или аналогичной, устойчивой к коррозии. Уплотнения между пластинами выполняются из специальной термостойкой резины. Трубопроводы внутри блока — стальные, с антикоррозийным покрытием. Корпус блока — стальной, утепленный минеральной ватой или пенополиуретаном, с антивандальной защитой, если блок устанавливается снаружи здания. Контроллер и электрика имеют степень защиты, соответствующую условиям эксплуатации, потому что в котельной всегда есть риск повышенной влажности или случайного залития.

Где же применяются блочные тепловые пункты? Спектр объектов очень широк. Жилые многоквартирные дома — основная сфера. Школы, детские сады и больницы — здесь требования к надежности и санитарным нормам особенно высоки, и заводская сборка помогает их обеспечить. Торговые и офисные центры, где важно экономить арендопригодную площадь и не отводить слишком много места под технические помещения. Промышленные предприятия, где нужны тепловые пункты для обогрева цехов и подачи горячей воды на технологические нужды. Коттеджные поселки и загородные дома, особенно если речь идет о централизованном теплоснабжении поселка от собственной котельной. Объекты спортивной инфраструктуры, склады, логистические комплексы — везде, где есть потребность в тепле и горячей воде, блочный тепловой пункт может оказаться оптимальным решением.

Отдельно стоит сказать про случай, когда блочный тепловой пункт размещается не внутри здания, а снаружи, на улице. В этом случае контейнер имеет усиленную теплоизоляцию, подогрев для предотвращения замерзания и антивандальную защиту. Такое решение может быть востребовано при реконструкции старых зданий, где в подвале просто нет подходящего помещения, или при временном теплоснабжении строящихся объектов.

Обслуживание блочного теплового пункта существенно проще, чем традиционного, собранного на месте. Все компоненты имеют свободный доступ, заводская документация подробна, а стандартизация означает, что замена вышедшего из строя насоса или датчика не требует уникальных деталей и сложной подгонки. Современные контроллеры имеют возможность удаленного мониторинга и управления. Диспетчер управляющей компании или сервисной организации может видеть на экране все параметры работы теплового пункта в реальном времени, получать автоматические уведомления о нештатных ситуациях и часто устранять мелкие сбои удаленно, даже не выезжая на объект. Это особенно ценно для распределенных сетей, когда один диспетчерский центр обслуживает десятки и сотни объектов.

Экономический аспект также говорит в пользу блочного решения. Да, сам по себе заводской блок стоит несколько дороже, чем набор разрозненных компонентов, закупленных по отдельности. Но если учесть сокращение сроков строительства, снижение затрат на монтаж и наладку, уменьшение площади технического помещения, а главное — последующую многолетнюю экономию на обслуживании и ремонтах, общая стоимость владения блочным тепловым пунктом оказывается, как правило, ниже. А если добавить сюда энергосбережение от автоматического погодозависимого регулирования, то разница становится еще более ощутимой.

Развитие технологии не стоит на месте. Появляются компактные модели для малоэтажного строительства, интегрированные решения, объединяющие тепловой пункт с системой учета энергоресурсов, и даже модули, которые можно объединять между собой, наращивая мощность по мере роста микрорайона. Блочный тепловой пункт перестал быть просто альтернативой традиционному монтажу и превратился в самостоятельный продукт с собственной логикой развития. Там, где раньше в подвале стояла мешанина из труб и задвижек, разобраться в которой мог только старый слесарь, теперь может стоять аккуратный заводской блок с паспортом, инструкцией и удаленной диагностикой. Это тот самый случай, когда инженерия не усложняет жизнь, а упрощает ее, делая тепло в доме не чудом, а четко работающей, предсказуемой и контролируемой системой.
